♥超小旋回型油圧ショベル
0.08～0.45

CAT:308BSR

ﾔﾝﾏｰ：B3-3A

呼称		0.08m3	0.20m3	0.28m3	0.28m3	0.45m3
メーカー		ヤンマー			CAT
型式		B3-3A	B6-3A	B7-3P	308BSR	313BSR
運転整備重量(kg)		3060	5170	7650	8100	13150
機体寸法(mm)	全長　A	4150	5280	5780	6000	7330
	全幅　B	1550	1990	2270	2300	2500
	全高　C	2430	2530	2600	2600	2730
	履帯幅　D	300	400	450	450	500
性　　能	バケット容量(m3)	0.08	0.20	0.28	0.28	0.45
	バケット幅(mm)	490	700	750	800	895
	最大掘削深(mm)E	3000	4150	4350	4360	4840
	最大掘削半径(mm)G	4550	5780	6410	6220	7140
	最大掘削高(mm)H	5250	6460	7600	7350	8390
	最大ダンプ高(mm)I	3840	4810	5490	5230	5980
	燃料タンク容量(L)	42	58	100	92	145
資格		車輌系建設機械技能講習

■主要寸法図

♥クローラー付油圧ショベル

呼称		0.7m3
メーカー		コベルコ	CAT
型式		SK200-6	320C
運転整備重量(kg)		19400	19700
機体寸法(mm)	全　長　A	9410	9400
	全　幅　B	2800	2800
	全　高　C	2930	2930
	履帯幅　D	600	600
性　能	バケット容量(m3)	0.8(0.7)
	バケット幅(mm)	1140	1130
	最大掘削深(mm)E	6700	6640
	最大垂直掘削深(mm)F	6040	6010
	最大掘削半径(mm)G	9900	9770
	最大掘削高(mm)H	9600	9400
	最大掘ダンプ高(mm)I	6790	6580
機関/排気量(cc)		5861	6373
燃料タンク容量(L)		285	400
資格		車輌系建設機械技能講習

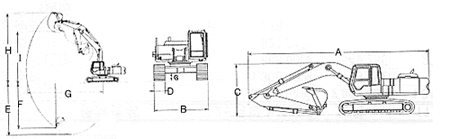

■主要寸法図

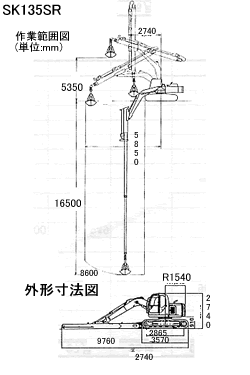

♥全油圧式テレスコクラム
バケット容量(m3)0.25～0.7

メーカー		コベルコ
本体型式		SK135SR	SK200-6
テレスコアーム	形状	3段箱形全油圧式	3段箱形全油圧式
	全長	6880mm	8250mm
	伸縮量	9155mm	11540mm
	伸縮速度　伸び/縮み	11.7/8.3秒	8/10秒
	質量	1990kg	2800kg
クラムセルバケット	形式	油圧シェルプッシュ	油圧シェルプッシュ
	容量	0.25m3	0.7m3
	最大開口幅	1290mm	1900mm
	口幅	600mm	850mm
	質量	520kg	1230kg
質量	運転質量	15735kg	23700kg
質量	接地圧	50kpa	53kpa
寸法	全長	9760mm	12800mm

※スライドキャブ時の質量は一般キャブ+800kgとなります。
