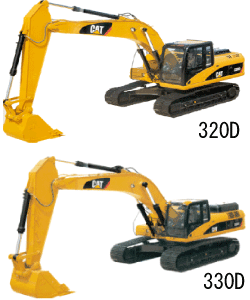

NEW!!　　●320D　標準バケット容量：0.8m3　　●330D　標準バケット容量：1.4m3
メーカー/機種 CAT/320D CAT/330D
運転質量ｋｇ 20300 33500
標準バケット容量ｍ3 0.8 1.4
掘削力 アーム
ｋN		 109 169
バケット
ｋN		 149 222
寸法 全長ｍｍ 9450 11150
全幅ｍｍ 2800 3290
全高ｍｍ 3010 3350
標準シュー幅ｍｍ 600 700
●クレーン機能付油圧ショベル


呼称
(バケット容量)m3		 0.14 0.25
後方小旋回		 0.28
後方小旋回		 0.45
後方小旋回		 0.80
後方小旋回		 0.8
後方小旋回
メーカー 北越 コベルコ CAT CAT CAT CAT
型　　式 AX40u-3 SK60SR 308CCLR 311CU 320CU 320C

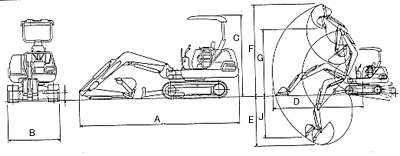

全体寸法 全長　A 5300 5770 5830 6880 8730 9400
全幅　B 1950 2320 2320 2490 2800 2800
全高　C 2670 2600 2610 2825 3010 3010
バケット容量/m3 0.14 0.28 0.28 0.45 0.80 0.80
最大掘削半径D(mm) 　　 6310 6240 7570 9770 9770
最大掘削深さE(mm) 3400 4100 4130 5040 6640 6640
最大掘削高さF(mm) 5560 7180 7410 7805 9400 9400
最大掘ダンプ高さG(mm) 4000 5120 5270 5450 6580 6580
燃料/タンク容量(L) 軽油/50 軽油/85 135 195 284 284
機械重量(kg)/備考 3980 7100 7520 11720 22600 20200
吊り上げ能力 最大　ton×m 0.9×2.5 1.8×2.0 1.7×3.5 2.9×3.8 2.9×6.7 2.9×6.7
最小作業半径時　ton×m 　　 1.8×1.37 1.7×1.64 2.9×2.53 2.9×2.48 2.9×2.48
最小作業半径時　ton×m 　　 0.5×5.5 0.8×5.46 1.1×6.68 1.9×8.68 1.9×8.68
最大吊り高さ　a(mm) 3000 3830 4580 4670 5760 5760
同上時作業半径　b(mm) 3480 2540 3350 5100 6800 6800
最大吊り深さ　c(mm) 2330 3600 3550 4400 5840 5840
同上時作業半径　d(mm) 3000 2450 2550 3210 4200 4200
最大作業半径　e(mm) 4930 5430 5460 6680 8680 8680
最小作業半径　f(mm) 2030 1370 1640 2530 2480 2480
同上時吊り高さ　g(mm) 1930 2800 2640 2150 2680 2680
フック長さ　h(mm) 　　 330 253 306 320 320
資格 ・車輌系建設機械(掘削用)運転技能講習
・玉掛け作業→玉掛け技能講習
・小型移動式クレーン→運転技能講習
後方小旋回型
後方小旋回型：0.13,0.14

 呼称
(バケット容量)m3		 0.13 0.14 0.09 0.14 0.28 0.45 0.75 0.8
メーカー コベルコ 北越 CAT CAT コベルコ CAT コベルコ CAT
型式 SK40SR AX40u-3 303CR 304CR SK45SR 308CCR 311CU SK200SR 320CU
運転整備重量(kg) 4060 3980 3070 4240 4600 7600 11500 19700 22300
機体寸法(mm) 全長　A 4990 5155 4440 5190 5300 6260 6880 8050 8730
全幅　B 1960 1950 1550 1980 1960 2300 2590 2800 2800
全高(運搬時)　C 2600 2570 2560 2570 2600 2610 2825 3060 3010
性能 バケット容量(m3) 0.13 0.14 0.09 0.14 0.14 0.28 0.45 0.75 0.8
バケット幅(mm) 600 600 500 600 650 800 895 1120 1100
最大掘削深(mm)　E 3400 3400 2900 3420 3600 4130 5040 6150 6640
最大掘削半径(mm)　D 5410 5560 4840 5630 6720 6240 7570 8800 9770
最大掘削高(mm)　F 5480 5650 4820 5670 5650 7410 7805 10230 9400
最大ダンプ高(mm)　G 3900 4000 3430 3880 4080 5270 5450 7360 6580
走行速度(km/h) 4.5/2.5 4.4/2.5 4.6/2.6 4.6/2.6 4.2/2.4 5.3/3.5 5.5/3.8 5.0/3.5 5.5/3.5
燃料タンク容量(L) 50 42 62 50 135 195 270 284
資格 車輌系建設機械技能講習

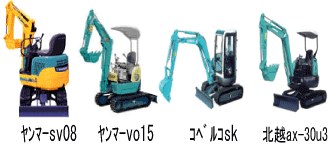

クローラ式油圧ショベル
呼称
(バケット容量m3)		 0.02 0.022 0.04 0.044 0.05 0.066 0.09
メーカー 北越 ヤンマー コベルコ 北越 コベルコ ヤンマー 北越 コベルコ 北越 コベルコ
型式 AX08-2k SV08-1V SK09SR AX15u-3 SK13SR VI015-2A AX20u-3 SK20SR AX30u-3 SK30SR
運転整備重量(kg) 740 890 940 1450 1350 1500 2080 1980 2980 3000
機体寸法
(mm)		 全長(運搬時)A 740 890 940 1450 1350 1500 2080 1980 2980 3000
全幅B 810 840(680) 750/980 990/1200 890/1200 1200 1450 1550
全高(運搬時)　 1265 1390 1440 2230 2270 2250 2350 2400 2520 2530
性　　能 バケット容量(m3) 0.02 0.022 0.04 0.044 0.05 0.066 0.09
バケット(m3) 0.02 0.022 0.04 0.044 0.05 0.066 0.09
バケット(mm) 350 350 　 450 　 450 　 500
最大掘削深(mm)　　　E 1525 1500 1575 2100 1910 2100 2350 2300 2850 2830
最大掘削半径(mm)　　D 2800 2730 　 3720 　 3620 4250 　 4830 4780
最大掘削高(mm)　　　F 2800 2750 　 3740 　 3620 4120 　 4720 4760
最大ダンプ高(mm)　　G 2035 1950 　 2600 　 2560 2860 　 3300 3390
燃料タンク容量(L) 10 9.7 　 18 　 20 25 　 40 35
資格 車輌系建設機械特別教育
◆主要寸法図◆
記号 部位 Vio30 Vio40
A 取付幅 120以上 140以上
B 芯間 ピン径φ35 158〜266 ピン径φ40 191〜298
ピン径φ38 165〜276 ピン径φ45 202〜317
ピン径φ40 168〜282 　　 　　
C リスト半径 〜750
D ピン径 φ35〜φ40 φ40〜φ45
呼称(バケット容量) 0.1m3 0.14m3
メーカー ヤンマー
型　　式 Vio30-3
(鉄クローラタイプ)		 Vio40-3
(鉄クローラタイプ)

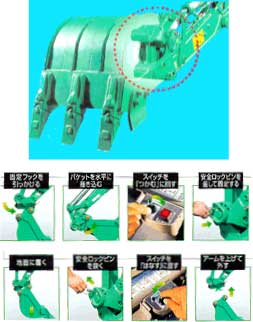

仕　　様 kg クイックヒッチ有
機械質量　E mm 3090 4100
最大掘削深さ　F mm 2900 3540
最大掘削高さ　G mm 5000 5850
最大ダンプ高さ　D mm 3290 3840
床面最大掘削半径 L 4790 5570
容量(燃料)ABC mm 37 55
♥ヤンマー/JO9



究極の狭所作業性！
常に正面姿勢で側溝堀り、
排土の連続作業が可能です。

※寸法
呼称(バケット容量) 0.022/350
(m3/mm)
メーカー ヤンマー
型　　式 JO9
機械質量　kg 980
最大掘削深さ　mm 1650
最大垂直掘削深さ　mm 1350
最大掘削高さ　mm 2700
最大ダンプ高さ　mm 2065
床面最大掘削半径　mm 2850
フロント最小旋回半径　mm 850
ブームオフセット幅(左･右)　度 485・165
ブレード幅×高さ　mm 840(680)×180
全長×全幅×全高　mm 2540×840(680)×1400
超小旋回式油圧ショベル

CAT:308BSR


ﾔﾝﾏｰ：B3-3A
呼称 0.08m3 0.20m3 0.28m3 0.28m3 0.45m3
メーカー ヤンマー CAT
型式 B3-3A B6-3A B7-3P 308BSR 313BSR
運転整備重量(kg) 3060 5170 7650 8100 13150
機体寸法(mm) 全長　 4150 5280 5780 6000 7330
全幅　 1550 1990 2270 2300 2500
全高　 2430 2530 2600 2600 2730
履帯幅　 300 400 450 450 500
性　　能 バケット容量(m3) 0.08 0.20 0.28 0.28 0.45
バケット幅(mm) 490 700 750 800 895
最大掘削深(mm) 3000 4150 4350 4360 4840
最大掘削半径(mm) 4550 5780 6410 6220 7140
最大掘削高(mm) 5250 6460 7600 7350 8390
最大ダンプ高(mm) 3840 4810 5490 5230 5980
燃料タンク容量(L) 42 58 100 92 145
資格 車輌系建設機械技能講習

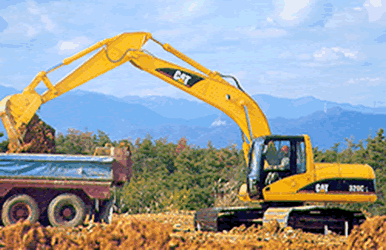

呼称 0.7m3
メーカー コベルコ CAT
型式 SK200-6 320C
運転整備重量(kg) 19400 19700

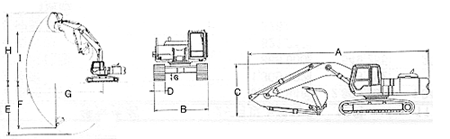

機体寸法(mm) 全　長　A 9410 9400
全　幅　B 2800 2800
全　高　C 2930 2930
履帯幅　D 600 600
性　能　 バケット容量(m3) 0.8(0.7)
バケット幅(mm) 1140 1130
最大掘削深(mm)E 6700 6640
最大垂直掘削深(mm)F 6040 6010
最大掘削半径(mm)G 9900 9770
最大掘削高(mm)H 9600 9400
最大掘ダンプ高(mm)I 6790 6580
機関/排気量(cc) 5861 6373
燃料タンク容量(L) 285 400
資格 車輌系建設機械技能講習
全油圧式テレスコクラム・ホイール式スライドアーム
